七氟丙烷灭火系统基础知识


七氟丙烷灭火系统以七氟丙烷以化学灭火为主,兼有物理灭火作用,无色、无味、清洁、不导电、不污染被保护对象,不会对财物和精密设备造成损坏,对大气臭氧层无破坏作用(ODP值为零),符合环保要求,在大部分保护区域,灭火浓度均低于人体的无毒性反应浓度(NOAEL浓度),对人体是安全的,是一种优秀的洁净气体灭火剂。
注:七氟丙烷按我国的化学系统命名法应为1,1,1,2,3,3,3—七氟丙烷,依照国际通用卤代烷命名法则称为 HFC227ea。具体含义为:HFC代表氢氟烃;2代表碳原子个数减1(即3个碳原子);2代表氢原子个数加1(即 1个氢原子);7代表氟原子个数(即7个氟原子);e表示中间碳原子的取代基形式为一CHF一;a表示两端碳原子的取代原子量之和的差为最小即最对称。
七氟丙烷灭火系统按系统的结构特点,可分为无管网灭火系统和管网灭火系统。


一、无管网灭火系统

无管网灭火系统是指按一定的应用条件,将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统,又称预制灭火系统。
该系统又分为柜式气体灭火装置和悬挂式气体灭火装置两种类型,其适应于较小的、无特殊要求的防护区。
1.1 柜式七氟丙烷灭火装置
柜式七氟丙烷气体灭火装置由灭火剂瓶组、电磁型驱动装置、金属软管、信号反馈装置、喷嘴、柜体等组成。
根据装置内部钢瓶的数量,一般可为单瓶组柜式七氟丙烷灭火装置和双瓶组柜式七氟丙烷灭火装置。
柜式单瓶组七氟丙烷灭火装置
 柜式单瓶组

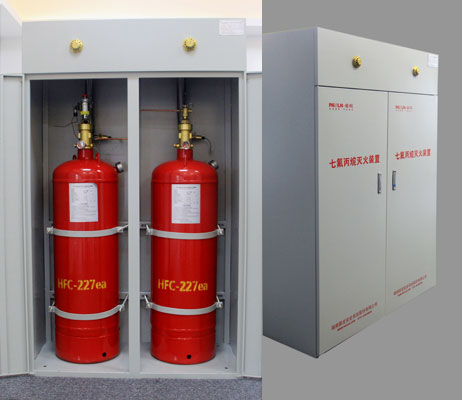

柜式双瓶组七氟丙烷灭火装置
柜式双瓶组

1.2 悬挂式七氟丙烷灭火装置
悬挂式七氟丙烷气体灭火装置由灭火剂储瓶、容器阀、喷嘴、电磁型驱动装置(温感启动装置)、信号反馈装置、悬挂支架等组成。
根据启动部件的不同,可分为电磁启动型悬挂式七氟丙烷气体灭火装置和温感启动型悬挂式七氟丙烷气体灭火装置。
电磁型悬挂式七氟丙烷灭火装置
 电磁启动型
温感型悬挂式七氟丙烷灭火装置
温感启动型

二、管网灭火系统

管网灭火系统是指按一定的应用条件进行计算,将灭火剂从储存装置经由干管、支管输送至喷放组件实施喷放的灭火系统。
管网系统又可分为组合分配系统和单元独立系统。
2.1单元独立系统
单元独立系统是指用一套灭火剂储存装置,保护一个防护区的灭火系统,用于有特殊要求的场所和独立的防护区。
当防护区发生火灾时,火灾报警灭火控制器发出指令打开驱动气体瓶组,释放驱动气体。驱动气体通过驱动气体流通管路,打开灭火剂瓶组容器阀,释放灭火剂。灭火剂经金属软管、单向阀(灭火剂管路)、集流管、灭火剂输送管道、喷嘴向防护区喷放,实施灭火。
单元独立系统结构如图:
2.2组合分配系统
组合分配系统是指用一套灭火剂贮存装置通过管网的选择分配,保护两个或两个以上的防护区。组合分配系统除采用单向阀(驱动气体管路)和选择阀组合分配控制外,其余与单元独立系统相同。
组合分配系统适用于两个以上的防护区保护,它的特点是每个防护区均设置自己的驱动气体瓶组和选择阀,而贮存灭火剂的瓶组是共用的(按最大的灭火剂使用量计算),为多区组合保护,减少了一次性投资。
当任意一个防护区发生火灾时,火灾报警灭火控制器会发出指令打开与此防护区相对应的驱动气体瓶组,释放驱动气体,驱动气体通过驱动气体管路打开该防护区的选择阀和相应的灭火剂瓶组容器阀,灭火剂经金属软管、单向阀(灭火剂管路)、集流管、已打开的选择阀及灭火剂输送管道向防护区喷放。驱动气体只会打开对应防护区的选择阀,确保灭火剂不进入其他防护区,同时单向阀(驱动气体管路)限制了驱动气体只能流向对应数量的灭火剂瓶组容器阀。
