大家在管网七氟丙烷计算、设计时，容易忽略的钢瓶充装量的问题(也是防护区实际应用浓度的问题）。

在做管网计算的时候，要慎重选择钢瓶大小和药剂充装量。计算的时候，计算结果要检查是否符合规范，如不满足，重选钢瓶大小和充装量再次计算。



《气体灭火系统设计规范》 GB50370-2005

3.1.9 同一集流管上的储存容器，其规格、充压压力和充装量应相同。

如：

同一集流管上安装 90L和100L的的灭火剂瓶组是不允许的。



同一集流管上安装的灭火剂瓶组的充装压力是4.2MPa和5.6Mpa是不允许的。



同一集流管上安装的钢瓶的充装量分别是60kg和70kg是不允许的。



3.3.6 防护区实际应用的浓度不应大于灭火设计浓度的1.1倍。



如一个防护区的设计浓度是70kg，如果实际钢瓶充装量是80kg的话，防护区实际应用的浓度与灭火设计浓度的比值 =（80 - 2）/ 70 = 1.11，超过设计浓度的1.1倍（计算式中2 是钢瓶剩余量）。



实例：

1、管网系统的钢瓶充装量不同。

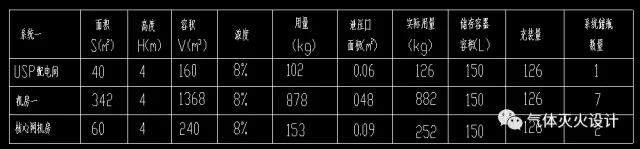

从下表可以看出，这套管网系统的钢瓶充装量是不同的。



2、UPS配电间、核心网机房的实际应用浓度，都大于灭火设计浓度的1.1倍。



UPS配电间的实际应用浓度与灭火设计浓度的比值=（126 - 1*2）/102 = 1.2。

核心网机房的实际应用浓度与灭火设计浓度的比值=（252- 2*2）/153 = 1.6。



管网系统钢瓶充装量的选择注意事项

管网系统的钢瓶充装量的具体数值，是与系统中不同防护区设计用量有关的，最优值是所有防护区设计浓度的最大公约数。但实际中可能比较困难，只能尽量往最大公约数上靠。



如上表设计用量分别是 102、878、153，如果严格按最大公约数的话，是不现实的（最大公约数为 1）。



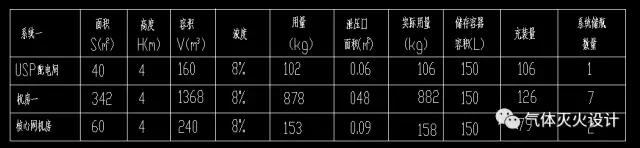

可以用一个近似值， 如这个管网系统，钢瓶药剂充装量为53，则：

UPS配电间的实际用量是     106kg    2 个钢瓶

机房1的实际用量是            954kg    18个钢瓶

核心网机房的实际用量是    159kg    3 个钢瓶

UPS配电间的实际应用浓度与灭火设计浓度的比值=（106 - 2*2）/102 = 1

机房1的实际应用浓度与灭火设计浓度的比值=(954 - 18*2)/878 = 1.05

核心网机房的实际应用浓度与灭火设计浓度的比值 =（159 - 3*2）/153 = 1。

满足规范要求。
