气体灭火系统设计图纸，主要审查要点有以下几点：

1.      根据建筑使用性质、规模，审查系统的选型和设置场所是否符合规范要求。

2.      审查系统防护区的设置、划分是否符合规范要求，包括重点审查防护区的数量限制、保护容积的限制，围护结构及门窗的耐火极限、围护结构承受内压的允许压强、泄压设施等。

3.      审查系统的设计是否符合规范要求，包括灭火设计用量、灭火设计浓度、惰化设计浓度、灭火设计密度、设计喷放时间、喷头工作压力等。

4.      审查系统的操作与控制要求是否符合规范要求，包括系统的电源、气源等，管网灭火系统的启动方式，明确延迟喷射或无延迟喷射的启动方式。

5.      审查系统的安全要求是否符合规范要求，包括防护区的疏散设计、通风、设置的预制灭火的充压压力、有人防护区的灭火设计浓度或实际浓度等安全要求，储瓶间、管网的安全要求。

本文针对2点总结对应的规范条文。

对应的规范条文：

《气体灭火系统设计规范》 GB50370-2005

3.1.4 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

3.1.5 组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

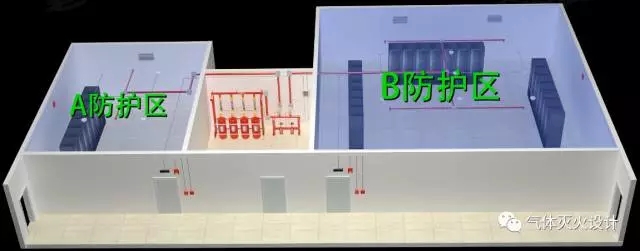

3.2.4 防护区划分应符合下列规定：

1　防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护时，可合为一个防护区；

2　采用管网灭火系统时，一个防护区的面积不宜大于800m²，且容积不宜大于3600m³；

3　采用预制灭火系统时，一个防护区的面积不宜大于500m²，且容积不宜大于1600m³。

3.2.5 防护区围护结构及门窗的耐火极限均不宜低于0.5h；吊顶的耐火极限不宜低于0.25h。

3.2.6 防护区围护结构承受内压的允许压强，不宜低于1200Pa。

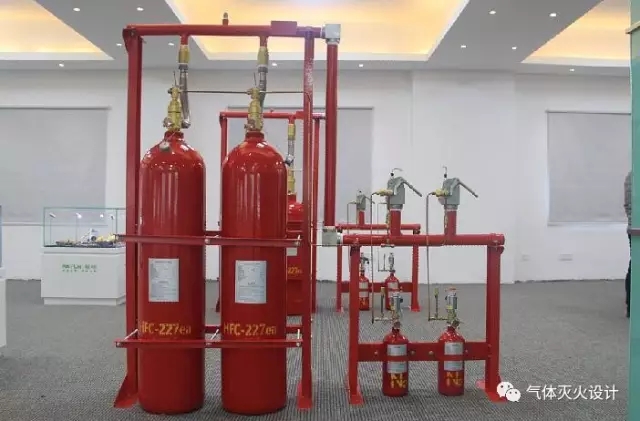

3.2.7 防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。

3.2.8 防护区设置的泄压口，宜设在外墙上。泄压口面积按相应气体灭火系统设计规定计算。

3.2.9 喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭。

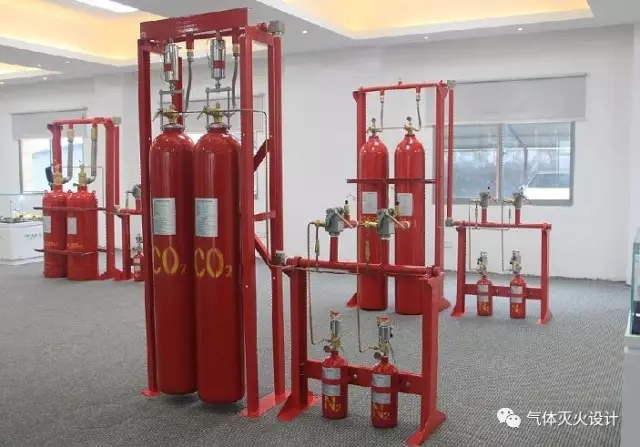

《二氧化碳灭火系统设计规范》GB50193-93（2010版）

3.1.2 采用全淹没灭火系统的防护区，应符合下列规定：

  3.1.2.1 对气体、液体、电气火灾和固体表面火灾，在喷放二氧化碳前不能自动关闭的开口，其面积不应大于防护区总内表面积的3%且开口不应设在底面。

  3.1.2.2 对固体深位火灾，除泄压口以外的开口，在喷放二氧化碳前应自动关闭。

  3.1.2.3 防护区的围护结构及门、窗的耐火极限不应低于0.50h吊顶的耐火极限不应低于0.25h，围护结构及门窗的允许压强不宜小于1200Pa。

  3.1.2.4 防护区用的通风机和通风管道中的防火阀，在喷放二氧化碳前应自动关闭。

3.1.3 采用局部应用灭火系统的保护对象,应符合下列规定：

  3.1.3.1 保护对象周围的空气流动速度不宜大于3m/s。必要时，应采取挡风措施。

  3.1.3.2 在喷头与保护对象之间，喷头喷射角范围内不应有遮挡物。

  3.1.3.3 当保护对象为可燃液体时，液面至容器缘口的距离不得小于150mm。

 3.3.1 局部应用灭火系统的设计可采用面积法或体积法。 当保护对象的着火部位是比较平直的表面时，宜采用面积法；当着火对象为不规则物体时，应采用体积法。

3.3.2 局部应用灭火系统的二氧化碳喷射时间不应小于0.5min。对于燃点温度低于沸点温度的液体和可熔化固体的火灾，二氧化碳的喷射时间不应小于1.5min。
