气体灭火系统设计图纸，主要审查要点有以下几点：

1.      根据建筑使用性质、规模，审查系统的选型和设置场所是否符合规范要求。

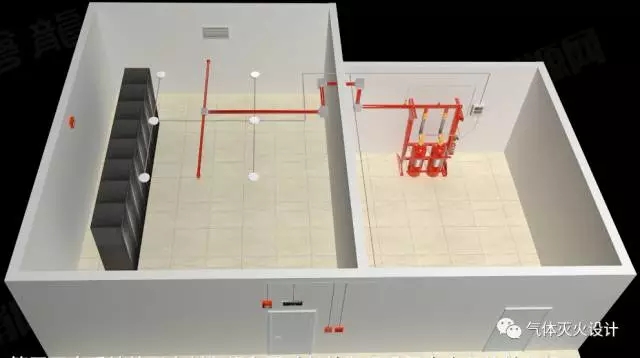

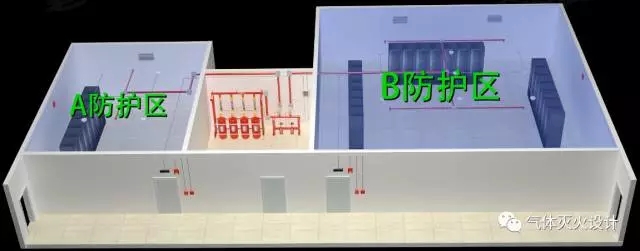

2.      审查系统防护区的设置、划分是否符合规范要求，包括重点审查防护区的数量限制、保护容积的限制，围护结构及门窗的耐火极限、围护结构承受内压的允许压强、泄压设施等。

3.      审查系统的设计是否符合规范要求，包括灭火设计用量、灭火设计浓度、惰化设计浓度、灭火设计密度、设计喷放时间、喷头工作压力等。

4.      审查系统的操作与控制要求是否符合规范要求，包括系统的电源、气源等，管网灭火系统的启动方式，明确延迟喷射或无延迟喷射的启动方式。

5.      审查系统的安全要求是否符合规范要求，包括防护区的疏散设计、通风、设置的预制灭火的充压压力、有人防护区的灭火设计浓度或实际浓度等安全要求，储瓶间、管网的安全要求。

本文针对4点总结对应的规范条文。

《气体灭火系统设计规范》 GB50370-2005

5.0.1 采用气体灭火系统的防护区，应设置火灾自动报警系统,其设计应符合现行国家标准《火灾自动报警系统设计规范》GB50116的规定，并应选用灵敏度级别高的火灾探测器。

5.0.2 管网灭火系统应设自动控制、手动控制和机械应急操作三种启动方式。预制灭火系统应设自动控制和手动控制两种启动方式。

5.0.3 采用自动控制启动方式时，根据人员安全撤离防护区的需要，应有不大于30s的可控延迟喷射；对于平时无人工作的防护区，可设置为无延迟的喷射。

5.0.4 灭火设计浓度或实际使用浓度大于无毒性反应浓度(NOAEL浓度)的防护区和采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。当人员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离开时，应能恢复为自动控制方式。防护区内外应设手动、自动控制状态的显示装置。

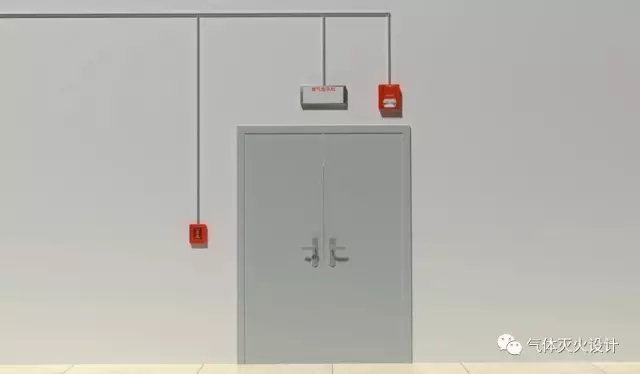

5.0.5 自动控制装置应在接到两个独立的火灾信号后才能启动。手动控制装置和手动与自动转换装置应设在防护区疏散出口的门外便于操作的地方，安装高度为中心点距地面1.5m。机械应急操作装置应设在储瓶间内或防护区疏散出口门外便于操作的地方。

5.0.6 气体灭火系统的操作与控制，应包括对开口封闭装置、通风机械和防火阀等设备的联动操作与控制。

5.0.7 设有消防控制室的场所，各防护区灭火控制系统的有关信息，应传送给消防控制室。

5.0.8 气体灭火系统的电源，应符合现行国家有关消防技术标准的规定；采用气动力源时，应保证系统操作和控制需要的压力和气量。

5.0.9 组合分配系统启动时，选择阀应在容器阀开启前或同时打开。

《二氧化碳灭火系统设计规范》GB50193-93（2010版）

6.0.1 二氧化碳灭火系统应设有自动控制、 手动控制和机械应急操作三种启动方式；当局部应用灭火系统用于经常有人的保护场所时可不设自动控制。

6.0.2 当采用火灾探测器时， 灭火系统的自动控制应在接收到两个独立的火灾信号后才能启动。根据人员疏散要求，宜延迟启动，但延迟时间不应大于30s。

6.0.3 手动操作装置应设在防护区外便于操作的地方，并应能在一处完成系统启动的全部操作。局部应用灭火系统手动操作装置应设在保护对象附近。

6.0.3A 对于采用全淹没灭火系统保护的防护区，应在其出入口处设置手动、自动转换控制装置；有人工作时，应置于手动控制状态。

6.0.4 二氧化碳灭火系统的供电与自动控制应符合现行国家标准《火灾自动报警系统设计规范》的有关规定。当采用气动动力源时，应保证系统操作与控制所需要的压力和用气量。

6.0.5 低压系统制冷装置的供电应采用消防电源，制冷装置应采用自动控制，且应设手动操作装置。

6.0.5A 设有火灾自动报警系统的场所，二氧化碳灭火系统的动作信号及相关警报信号、工作状态和控制状态均应能在火灾报警控制器上显示。

《火灾自动报警系统设计规范》 GB50116-2013

4.4.1 气体灭火系统、泡沫灭火系统应分别由专用的气体灭火控制器、泡沫灭火控制器控制。

4.4.2 气体灭火控制器、泡沫灭火控制器直接连接火灾探测器时，气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定：

   1 应由同一防护区域内两只独立的火灾探测器的报警信号、一只火灾探测器与一只手动火灾报警按钮的报警信号或防护区外的紧急启动信号，作为系统的联动触发信号，探测器的组合宜采用感烟火灾探测器和感温火灾探测器，各类探测器应按本规范第 6.2 节的规定分别计算保护面积。

   2 气体灭火控制器、泡沫灭火控制器在接收到满足联动逻辑关系的首个联动触发信号后，应启动设置在该防护区内的火灾声光警报器，且联动触发信号应为任一防护区域内设置的感烟火灾探测器、其他类型火灾探测器或手动火灾报警按钮的首次报警信号；在接收到第二个联动触发信号后，应发出联动控制信号，且联动触发信号应为同一防护区域内与首次报警的火灾探测器或手动火灾报警按钮相邻的感温火灾探测器、火焰探测器或手动火灾报警按钮的报警信号。

   3 联动控制信号应包括下列内容：

   1）关闭防护区域的送（排）风机及送（排）风阀门：

   2）停止通风和空气调节系统及关闭设置在该防护区域的电动防火阀；

   3）联动控制防护区域开口封闭装置的启动，包括关闭防护区域的门、窗；

   4）启动气体灭火装置、泡沫灭火装置，气体灭火控制器、泡沫灭火控制器，可设定不大于 30s 的延迟喷射时间。

   4 平时无人工作的防护区，可设置为无延迟的喷射，应在接收到满足联动逻辑关系的首个联动触发信号后按本条第 3 款规定执行除启动气体灭火装置、泡沫灭火装置外的联动控制；在接收到第二个联动触发信号后，应启动气体灭火装置、泡沫灭火装置。

   5 气体灭火防护区出口外上方应设置表示气体喷洒的火灾声光警报器，指示气体释放的声信号应与该保护对象中设置的火灾声警报器的声信号有明显区别。启动气体灭火装置、泡沫灭火装置的同时，应启动设置在防护区入口处表示气体喷洒的火灾声光警报器；组合分配系统应首先开启相应防护区域的选择阀，然后启动气体灭火装置、泡沫灭火装置。

4.4.3 气体灭火控制器、泡沫灭火控制器不直接连接火灾探测器时，气体灭火系统、泡沫灭火系统的自动控制方式应符合下列规定：

   1 气体灭火系统、泡沫灭火系统的联动触发信号应由火灾报警控制器或消防联动控制器发出。

   2 气体灭火系统、泡沫灭火系统的联动触发信号和联动控制均应符合本规范第 4.4.2 条的规定。

4.4.4 气体灭火系统、泡沫灭火系统的手动控制方式应符合下列规定：

   1 在防护区疏散出口的门外应设置气体灭火装置、泡沫灭火装置的手动启动和停止按钮，手动启动按钮按下时，气体灭火控制器、泡沫灭火控制器应执行符合本规范第 4.4.2 条第 3 款和第 5 款规定的联动操作；手动停止按钮按下时，气体灭火控制器、泡沫灭火控制器应停止正在执行的联动操作。

   2 气体灭火控制器、泡沫灭火控制器上应设置对应于不间防护区的手动启动和停止按钮，手动启动按钮按下时，气体灭火控制器、泡沫灭火控制器应执行符合本规范第 4.1.2 条第 3 款和第 5 款规定的联动操作；手动停止按钮按下时，气体灭火控制器、泡沫灭火控制器应停止正在执行的联动操作。

4.4.5 气体灭火装置、泡沫灭火装置启动及喷放各阶段的联动控制及系统的反馈信号，应反馈至消防联动控制器。系统的联动反馈信号应包括下列内容：

   1 气体灭火控制器、泡沫灭火控制器直接连接的火灾探测器的报警信号。

   2 选择阀的功作信号。

   3 压力开关的动作信号。

4.4.6 在防护区域内设有手动与自动控制转换装置的系统，其手动或自动控制方式的工作状态应在防护区内、外的手动和自动控制状态显示装置上显示，该状态信号应反馈至消防联动控制器。
