气体灭火系统设计图纸，主要审查要点有以下几点：

1.      根据建筑使用性质、规模，审查系统的选型和设置场所是否符合规范要求。

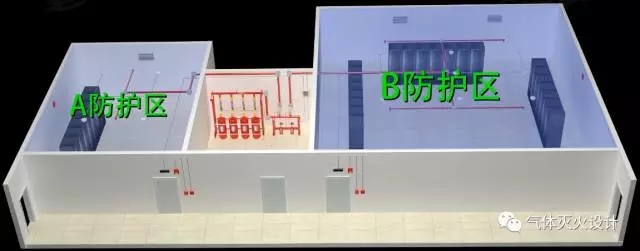

2.      审查系统防护区的设置、划分是否符合规范要求，包括重点审查防护区的数量限制、保护容积的限制，围护结构及门窗的耐火极限、围护结构承受内压的允许压强、泄压设施等。

3.      审查系统的设计是否符合规范要求，包括灭火设计用量、灭火设计浓度、惰化设计浓度、灭火设计密度、设计喷放时间、喷头工作压力等。

4.      审查系统的操作与控制要求是否符合规范要求，包括系统的电源、气源等，管网灭火系统的启动方式，明确延迟喷射或无延迟喷射的启动方式。

5.      审查系统的安全要求是否符合规范要求，包括防护区的疏散设计、通风、设置的预制灭火的充压压力、有人防护区的灭火设计浓度或实际浓度等安全要求，储瓶间、管网的安全要求。

本文针对5点总结对应的规范条文。

《气体灭火系统设计规范》 GB50370-2005

4.1.1 储存装置应符合下列规定：

1　管网系统的储存装置应由储存容器、容器阀和集流管等组成；七氟丙烷和IG541预制灭火系统的储存装置，应由储存容器、容器阀等组成；热气溶胶预制灭火系统的储存装置应由发生剂罐、引发器和保护箱(壳)体等组成。

2　容器阀和集流管之间应采用挠性连接。储存容器和集流管应采用支架固定。

3　储存装置上应设耐久的固定铭牌，并应标明每个容器的编号、容积、皮重、灭火剂名称、充装量、充装日期和充压压力等。

4　管网灭火系统的储存装置宜设在专用储瓶间内。储瓶间宜靠近防护区，并应符合建筑物耐火等级不低于二级的有关规定及有关压力容器存放的规定，且应有直接通向室外或疏散走道的出口。储瓶间和设置预制灭火系统的防护区的环境温度应为-10℃~50℃。

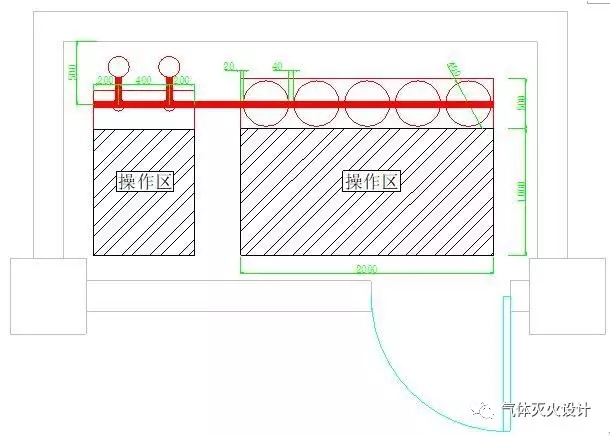

5　储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应小于储存容器外径的1.5倍。

5.0.4 灭火设计浓度或实际使用浓度大于无毒性反应浓度(NOAEL浓度)的防护区和采用热气溶胶预制灭火系统的防护区，应设手动与自动控制的转换装置。当人员进入防护区时，应能将灭火系统转换为手动控制方式；当人员离开时，应能恢复为自动控制方式。防护区内外应设手动、自动控制状态的显示装置。

6.0.8 防护区内设置的预制灭火系统的充压压力不应大于2.5 MPa。

6.0.10 热气溶胶灭火系统装置的喷口前1.0m内，装置的背面、侧面、顶部0.2 m内不应设置或存放设备、器具等。

6.0.11 设有气体灭火系统的场所，宜配置空气呼吸器。

《二氧化碳灭火系统设计规范》GB50193-93（2010版）

5.1.6 储存装置的布置应方便检查和维护，并应避免阳光直射。

5.1.7 储存装置宜设在专用的储存容器间内。局部应用灭火系统的储存装置可设置在固定的安全围栏内。专用的储存容器间的设置应符合下列规定：

5.1.7.1 应靠近防护区，出口应直接通向室外或疏散走道。

5.1.7.2 耐火等级不应低于二级。

5.1.7.3 室内应保持干燥和良好通风。

5.1.7.4 不具备自然通风条件的储存容器间，应设机械排风装置，排风口距储存容器间地面高度不宜大于0.5m，排出口应直接通向室外，正常排风量宜按换气次数不小于4次/h确定，事故排风量应按换气次数不小于8次/h确定。

7.0.1 防护区内应设火灾声报警器，必要时，可增设光报警器。防护区的人口处应设置火灾声、光报警器。报警时间不宜小于灭火过程所需的时间，并应能手动切除报警信号。

7.0.2 防护区应有能在30s 内使该区人员疏散完毕的走道与出口。在疏散走道与出口处，应设火灾事故照明和疏散指示标志。

7.0.3 防护区入口处应设灭火系统防护标志和二氧化碳喷放指示灯。

7.0.4 当系统管道设置在可燃气体、 蒸气或有爆炸危险粉尘的场所时，应设防静电接地。

7.0.5 地下防护区和无窗或固定窗扇的地上防护区，应设机械排风装置。

7.0.6 防护区的门应向疏散方向开启，并能自动关闭； 在任何情况下均应能从防护区内打开。

7.0.7 设置灭火系统的防护区的入口处明显位置应配备专用的空气呼吸器或氧气呼吸器。
