经常有客户咨询气体灭火系统图纸一个防护区布置了多套管网。多套管网的集流管有些是合用的、有些是分开。这种设计是否符合规范？

根据《气体灭火系统设计规范》GB50370-2005第3.1.10条文：

同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

根据条文，一个防护区可以设置两套或三套管网，并且集流管可分别设置。但需要注意条件：

1、     系统的启动装置必须公用；

2、     各管网上喷头流量应按同一灭火设计浓度、同一喷放时间进行设计。

以下分别说明。

针对条件1，可以有两中集流管设置型式

一、共用集流管

如图1所示，一区采用2套管网，共用集流管的型式。一区共用启动装置，一区启动瓶启动后，启动气体同时打开一区的2个选择阀，然后再打开对应的灭火剂瓶组。

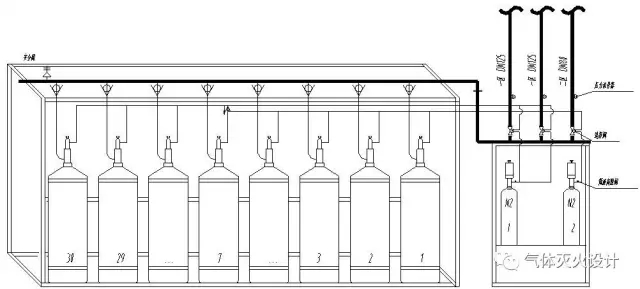

图1 共用集流管

图1这种共用集流管的型式一般适合一个防护区有多个封闭空间的场所、或者总集流管小于DN150的情况。

二、不共用集流管

如图2所示，一区采用2套管网，集流管分开布置的型式。1区启动瓶启动后，启动气体同时打开一区的选择阀，然后通过三通分开，分别打开集流管1和集流管2上对应的灭火剂瓶组。集流管1上的灭火剂瓶组开启后，直接喷向防护区1，集流管2上对应的灭火剂瓶组开启后，通过选择阀1喷向防护区1。

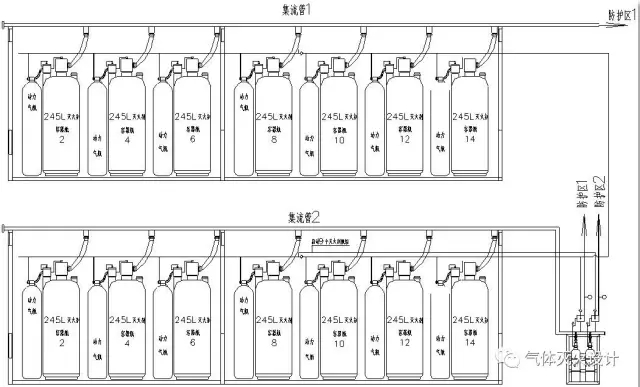

图2 不共用集流管

图2这种集流管分开的型式，一般适用于如果合用集流管大于DN150的情况（分层2套集流管的话，集流管可能会小于或正与DN150）或防护区比较大的防护区。

 针对第2点

根据《气体灭火系统设计规范》 GB50370-2005的3.1.3条：

几种可燃物共存或混合时，灭火设计浓度或惰化设计浓度，应按其中最大的灭火设计浓度或惰化设计浓度确定。

虽然管网是分开设置的，可能不同管网负责的是同一防护区的不同封闭空间，但是由于是同一个防护区，应该按同一浓度设计（不同封闭空间的最大灭火浓度或惰化浓度），理所当然各管网上喷头流量应按同一灭火设计浓度、同一喷放时间进行设计。

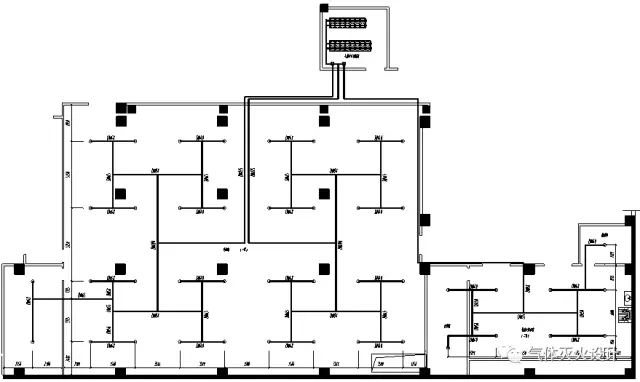

一个防护区设置两套或三套管网有以下好处：

1、 尽量避免使用或少使用管道三通的设计，因其设计计算与实际在流量上存在的误差会带来较大的影响。

2、  在一防护区里包含工作层、吊顶层两个封闭空间的情况，如果采用一套管网，会出现多种型式的三通，可能会导致工作层和吊顶层内的的灭火浓度不一致，如导致吊顶层内浓度过高、工作层内浓度过低，达不到灭火效果。可设计两管网以减少三通的使用。

3、 对于不规则的防护区采用两套或三套管网设计，还可使本应为不均衡的系统变为均衡系统。

4、  对一些大防护区、大设计用量的系统来说，采用两套或三套管网设计，可减小管网管径，有利于管道设备的选用和保证管道设备的安全。
