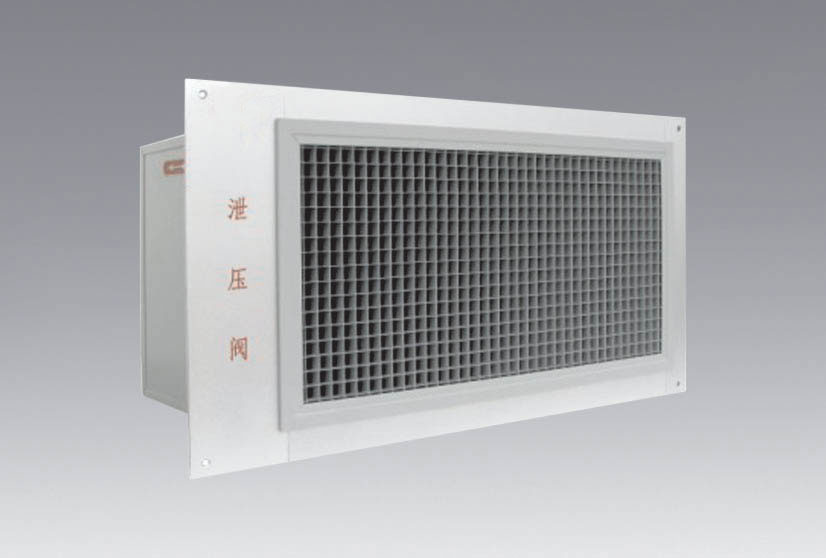

我们都知道气体灭火系统启动时会向防护区喷放大量灭火气体,防护区空气压力瞬间升高.除此之外,火灾燃烧产生的热量也会使室内空气压力有所升高.在喷放时火势越大,时间越长,空气压力升高的值就越大.因此,《规范》要求防护区围护结构（含门窗）承受内压的允许压强（内外压强差）不宜低于1200Pa.防护区围护结构承受内压的允许压强,应由建筑、结构专业设计给出。这就是我们为什么要设置泄压口的原因，泄压口其作用为一方面当防护区因灭火剂喷放压力升高到一定值时,通过泄压口将部分空气和灭火剂及时向防护区外释放,以保证防护区围护结构的安全；另一方面,防止因防护区喷放灭火剂时压力升高造成门、窗爆破导致灭火失败,火势蔓延失控.
根据GB50370-2005《气体灭火系统设计规范》，
七氟丙烷灭火系统和IG541混合气体灭火系统的泄压口面积计算方法不同，分别为：
1、使用
七氟丙烷灭火系统的防护区泄压口面积，宜按下式计算：
式中 Fx——泄压口面积(m2)；
Qx——灭火剂在防护区的平均喷放速率(kg/s)；
Pf——围护结构承受内压的允许压强(Pa)。
2、使用IG541混合气体灭火系统的防护区泄压口面积，宜按下式计算：
式中 Fx——泄压口面积(m2)；
Qx——灭火剂在防护区的平均喷放速率(kg/s)；
Pf——围护结构承受内压的允许压强(Pa)。
安装要求
3.2.7 防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的2/3以上。
条文说明：防护区需要开设泄压口，是因为气体灭火剂喷入防护区内，会显著地增加防护区的内压，如果没有适当的泄压口，防护区的围护结构将可能承受不起增长的压力而遭破坏。
有了泄压口，一定有灭火剂从它流失。在灭火设计用量公式中，对于喷放过程阶段内的流失量已经在设计用量中考虑；而灭火浸渍阶段内的流失量却没有包括。对于浸渍时间要求10min以上，而门、窗缝隙比较大，密封较差的防护区，其泄漏的补偿问题，可通过门风扇试验进行确定。
由于七氟丙烷灭火剂比空气重，为了减少灭火剂从泄压口流失，泄压口应开在防护区净高的2/3以上，即泄压口下沿不低于防护区净高的2/3。
3.2.8
防护区设置的泄压口，宜设在外墙上。泄压口面积按相应气体灭火系统设计规定计算。
条文说明：条文中“泄压口宜设在外墙上”，可理解为：防护区存在外墙的，就应该设在外墙上；防护区不存在外墙的，可考虑设在与走廊相隔的内墙上。
3.4.6 泄压口面积是该防护区采用的灭火剂喷放速率及防护区围护结构承受内压的允许压强的函数。喷放速率小，允许压强大，则泄压口面积小；反之，则泄压口面积大。泄压口面积可通过计算得出。由于IG541灭火系统在喷放过程中，初始喷放压力高于平均流量的喷放压力约1倍，故推算结果是，初始喷放的峰值流量约是平均流量的2倍。因此，条文中的计算公式是按平均流量的√2倍求出的。
建筑物的内压允许压强，应由建筑结构设计给出。表4的数据供参考：
表4 建筑物的内压允许压强
