七氟丙烷气体灭火系统施工及调试
发表于:2018-02-11 10:59:01 分享至:
气体灭火系统保护了场地内的珍贵设备、档案库及机房、精密电子配件。在灭火系统内,添加七氟丙烷特有的气体,获取了优良的成效。本文解析了这类灭火系统的布设及安装、设计调试流程,为常规施工提供了参照。

在有些场合内,存留着精密设备、微机及档案等。这类场合并不适宜喷水灭火。为此,选取气体灭火以便替换常用的喷水。传统情形下的卤代烷灭火剂因破坏臭氧层,己被禁止使用。从现有市场看,气体灭火系统特有的灭火剂融汇了二氧化碳、七氟丙烷及烟烙尽(IG541)偏少比值的惰性气体。在这些当中, 七氟丙烷又因其凸显了最洁净的优势,毒害程度报低,电绝缘特性优良等特点,而且灭火成效好, 所以可被广泛采纳, 正在逐步成熟。

一、七氟丙烷的特性

七氟丙烷不带有色泽及气味, 同时不会导电。它阻隔着反应进展,可以快速灭火。气体压强很低,初始浓度偏低;现场灭火以后,不会残存杂物。它无害无毒,凸显绿色环保。灭火耗费的时段很短,仅需10 S 气体灭火进程,能够冷却火焰,它很近似冷冻必备的化合物,属于热转换特性的试剂。它消解了火焰,阻断燃烧反应。此外,经过火焰灼烧,它散发出恒定情形的游离基,也可阻隔燃烧,显示连锁反应。
七氟丙烷不可导电,不含水溶物体。对于多样电器、备类磁带也不会损伤。在常温情形下,增添初始压力即可予以液化。经过灭火以后,不会留有残余,不含氯元素等。保护了臭氧层,不会带来损伤,吻合环保指标。除了图书馆、档案存留馆、存留文物必备的库存以外.设定好的灭火浓度都不可超越不良反应特有的10%浓度。
七氟丙烷被归类为新型的灭火药剂,自带毒性很少。应选取钢瓶来储藏,节省贮存空间。应侧重辨识它的灭火属性,不会缩减氧量。设计 青准参数,增添完备的性能。

二、 系统安装中遇到的问题

1. 概要体系框架
选取七氟丙烷来创设灭火体系,这类体系被设定成全淹没的。具体而言,它整合了报警体系、气体释放管控、存留灭火试剂、构建总的管网。整体火火装置, 含有多重的分配系统、独立单元系统。建造空间若被分成了多个独立区段, 则可整合分支区域,掏建共用体系。这类完备体系,被看成组合架构下的分配系统。与之对应, 若细分出来的多重保护区部配有单一的灭火体系,则被划归独立系统。气体灭火体系包含无管网的、有管网的两类。
配有管网的体系,适合细分出来的多样防护地段,适合这类场合。这类管网搭配着钢瓶组合、高压状态的偏软管路、集流管及单向阀、安全的泄压阀、信号发生装置、喷头及报警器、管件及控制器、紧急的控制盘、启动暂停按钮、声光报警配件、烟感识别配件、感温及喷洒指示。无管网的这类装置,即柜式装置也含有防护区。但是装置彼此的间隔偏大, 很难布设管网。

2. 拟定安设方案

(1)明晰必要前提
与其他成套的灭火近似,装载着七氟丙烷这样的装置也应被布设在密闭场合之内,发挥应有价值。初始着手设计,应能识别出适宜的防护区段。常规状态下,这类分区可被设定成400 In ;含有1 000 m’这样的总体积。构建密闭墙体,以便彼此阻隔。七氟丙烷自重偏大,常常下沉很接近地表。为此,构建起来的墙体应能超出2/3固有的建筑高度,拟定数值应被控制于2.6 m。
若选取了管网,防护区段初始的面积应被缩减于500 m ;设定了2000 m 特有的总容积。若预先制备了这样的装置,则适合拟定1O0m 特有的总面积、300 m 的初始容积。

(2)算出原材用量
依照设定规定,气体灭火耗费掉的总用量含有如下公式:w=(AB/S)Xm(100一m)。在这个公式中,七氟丙烷自带的重量设定为W;灭火空间B:灭火浓度c。A及S被设定成调整系数。从通常来看,S数值可被拟定为0.14,A可以为1。放置在室温下,设定的总用量可被替换成另一参数:它单纯针对着发电机房、防护区及配电室。对于这类区域,参数可取8.2%;对于存留文物的场合、档案及图书馆、存放票据场合,参数可取9.5%。简化运算以后,只要辫别出防护区初始的体积,即可算出拟定的用量。
若喷射不够彻底,就会残存着剩余量。这类物质常常残存在管网以内,或者容器之内。对于存留容器,应当辨识引升管范畴内的总体容积。厂家拟定了初始的技术参数,获取这类参数。对于均衡管网,若被布设于单一的密闭空问,则可忽略余量。然而,若区段含有双重的密闭空间, 或者布设非均衡的管网,则残存下来的余量可被拟定为管网容积。选取长短支管,算出二者差值;经过这种运算,再次算出末端范畴的总体容积,即为剩余容积。

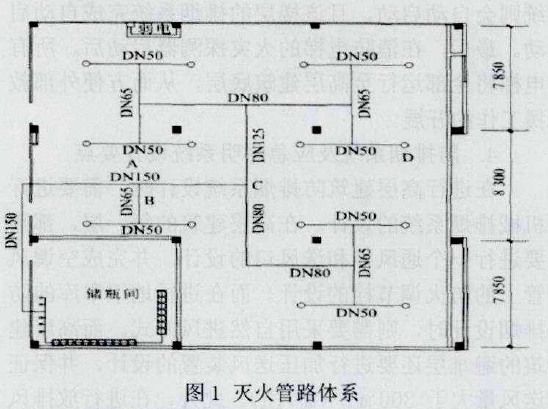

(3)妥善布设管网
布设总体管网还是很简易的,在现有规范中,已经明晰了喷头半径、最佳保护高度。对于机房而言,架空布设的吊顶存留偏多的可燃物质,存在防护区。设计这类机房,即可布设三层级的管网以便灭火。
规程之中表明:若筛选了七氟丙烷来构建管网,在确认管径时,要考量镀锌钢管平日荷载着的总阻力。辨别丙烷流量,描画明晰的关系图。给定规范之中,管道初始内径不应超出100 mm。若区段耗费的总气量偏大,主体管路涵盖着的均衡流量应能超越200 kg/s。安设两组管路,或添加管网以便运送足量的气体。

3. 化解技术疑难

七氟丙烷灭火,在划分出来的区段之中可以独立测探、自动发出警报、管控灭火进程。常见启动方式,含有自动启动、电动启动流程、应急情形的强行启动。自动路径下,若探测得来的动作吻合指标,即可自动喷出灭火剂,然后自动灭火。放出气体以前,可延长半分钟。
在给定区段外,设定声光报警,告知撤离疏散。在电动启动时,按下启动按钮,即可开启安设好的灭火体系。这类动作以前,含有延时情形下的声光报警。若凸显了故障没能及时去报警,带来无法启动,则可依托机械流程以便放掉残存着的气体。无论哪类流程,安设探测器后即可引发报警。它联动着控制器、分区内的阀门组、泵体启动装置,给出明晰的反馈信息。

三、 系统调试中遇到的问题

1. 分流长度偏大

现有规范明晰:设置七氟丙烷,适宜新建造起来的、经由改建及扩建这样的民用住宅。这类灭火体系, 含有混合范畴内的热气溶胶,有着全部淹没的特性。全淹没的灭火体系包含如下特性:在保护环境内,释放了存留的灭火剂。这类试剂被快速扩散至周边, 以便扑灭火情。依照规范规定,在同类区段内,若布设了三套的管网,可分开布设集流管路,同时启用装置。在同一时段内,即可喷射灭火剂。最大数值的保护高度应被限制于6.5m;最低保护高度,应超出0.3 m。
在常见设计中,设定灭火剂初始的容量仅仅考量了区段内的设计总量、余留的灭火剂。在同一空间中, 布设了非均衡架构下的管路: 然而, 没能依照设定好的同类体积分数、在同一时间内调试。例如:通信机房之中,灭火必备的体积分数被拟定为8%:真实情形的体积分数,仅达到5.5%。这类施工途径常会带来突发的灭火延迟,很难及时扑灭,带来偏大失误。为此调试时,对于同一区段之中的喷头流量,应能符合拟定的体积分数、同一喷放时间。

2. 分流构件及喷头

添加了七氟丙烷的洁净灭火体系,归属气液双相。在建造体系时,三通分出来的直流区段占到了总体流量比值的65%;对于分流部分,没能达到50%。调试三通时,应当依照拟定好的规格来调试。然而,递增着的压力凸显了偏大的溶解度,可以溶解氨气。伴随气体喷放,管路初始的压力减小,带来气液双相的流体。为此,可以设定60%这一分流比值。为了规避误差,应当侧重去避免这一步骤的偏多失误。

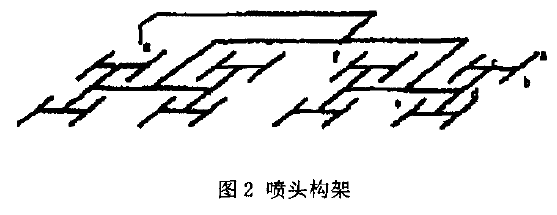

依托喷头配件,灭火剂才可被释放至各个区段。对于喷头运算,拟定了等效情形下的孔口总面积、单位区段内的总喷射率、选购喷头规格。对于不同级别、管路末端压力、喷头不同流量,都可予以运算。常见调试误差,是没能明晰喷头固有的规格。每类规格管路,都配有多样的喷头;对于各类喷头,等效孔口不应设定成同一类别。若随便去搭配,就会缩减应有的喷射成效。

3.对分区的调试

对于多个分区,若采纳设定好的组合分配,则对于同一组合,它涵盖着的保护区段不可超出八个。组合分配系统,不可含有偏多的防护分区,不可过于分散。这是由于,防护区构建起来的组合体系,都应吻合自带的技术规格。这类规格限制,决定着细分的防护区段不会太多。规范中明确:管网管路的总体容积不可超出经过这一管网的气体80%。七氟丙烷架构内的灭火喷头,应能符合规格。这类限定目的,是灭火运送的间隔不可布设得太长;系统内的防护区,也不可以分散。气体存留必备的瓶体,应能符合常见的输送方向,不可随意输送。

4. 管控突发报警

选取探测装置,应注重如下事项:对于感温配件,要调试为第一层级的敏锐度。对于烟感装置、其他对应装置,依照燃烧情形及配件的特性,选出响应时段最短的、最为敏锐的探测装置。
启动自控装置,应能辨识独立发送出来的双重火情信号。考虑组合信号,还要提早初始的灭火管控时点。这种调试目的,是规避偏大的报警偏差,在初始时段即可辨识火情,及早着手灭火,充分运用七氟丙烷分解的灭火产物。

四、结语

七氟丙烷灭火,归属现代消防。这类洁净装置,显出了独有的灭火优势。对比常规设计,这类灭火体系特有的设计路径还是偏复杂的,考量更多要素。例如:气体填充密度、管网总的压力、灭火耗费费用都应被涵盖在内。依照约束条件来查验它的灭火成效。从现状看,灭火体系特有的构建及后续调试,仍旧处于起步。未来进展中,应当侧重实践,创设更适宜的施工调试流程。
