七氟丙烷药剂用量计算
发表于:2018-06-12 08:22:37 分享至:

第一步:弄清楚该工程的防护区的净容积V是多少(m³)?





第二步:根据您的工程类型确定灭火设计浓度C1(%)

1、图书、档案、票据和文物资料库等防护区,灭火设计浓度宜采用10%。

2、油浸变压器室、带油开关的配电室和自备发电机房等防护区,灭火设计浓度宜采用9%。

3、通讯机房和电子计算机房等防护区,灭火设计浓度宜采用8%。

说明:

以上常见场所的灭火设计浓度的取值为现行气体灭火系统设计规范GB50370-2005中的推荐取值,其他情况下的灭火设计浓度请参考规范取值。



第三步:了解防护区的最低温度T是多少(℃),据此算出灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S(m³/kg)

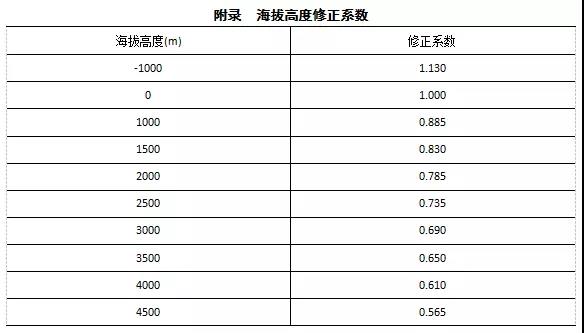

第四步:查出您所在地区的海拔修正系数K,K值可根据规范GB50370-2005 附表查询。



第五步:把防护区容积V、灭火浓度C1、比容S、海拔修正系数K代入公式

W即七氟丙烷的设计使用量。



举例说明




某档案室长为11.5m,宽为9m,高为3m,最低环境温度为20℃,海拔高度不超过500m,采用柜式七氟丙烷气体灭火装置进行全淹没灭火,计算灭火剂的设计用量。



1)防护区容积V=11.5x9x3=310.5

2)档案室灭火设计浓度C1=10;

3)查表得海拔修正系数K=1;

4)灭火剂过热蒸汽在101KPa大气压和防护区最低环境温度下的比容S=0.1269+0.000513T=0.1269+0.000513x20=0.13716

5)灭火剂灭火设计用量



温馨提示:

在一般情况(指最低温度为20℃,海拔高度不超过1km)下,公式里的K值取1、S取0.13716即可。

再根据第二步中推荐的几个灭火浓度,我们可以把公式进一步简化。只要知道防火区净容积V,就可以算出七氟丙烷的设计用量。

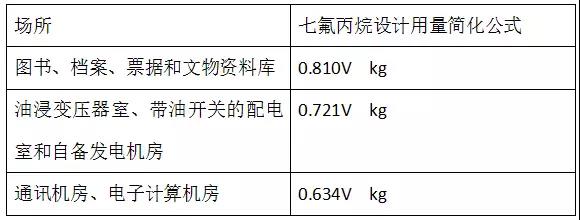

一般情况下,各场所的七氟丙烷设计用量粗算公式(单位:kg)

V为防火区净容积,单位m³。
