气体灭火系统管道管件统计,少算一个都亏大发了
发表于:2017-06-15 10:47:50 分享至:

由于气体灭火的管道管件价格都比较贵,特别是大管道、管件,一个管件费用可达几千块钱,所以需要精确的统计管道长度和管件型号数量。

统计气体灭火管网的基本原则:

1、按系统统计

如果一个工程中有多套管网系统,首先需要先看图纸,将每个系统对应的防护区找出来,建议通过不同的颜色将他们区分,一套系统的管网采用一种颜色,这样方便统计时快速确认防护区所属的系统。

2、按防护区统计

如果是组合分配系统,按防护区次序统计管道、管件。如果一个防护区有多套管网,按每套管网单独统计。

3、先管道后管件

针对每个防护区的管网,先统计管道,再统计管件,这样就不会混乱。

4、管道统计

可以按从达到小的方式统计(从选择阀接口处开始测量管道长度,直到喷头末端)。

也可以从小到大的凡是统计(从喷头末端开始,逐步统计到选择阀接口处)。

对于均衡管网中同一管径的管道,只需测量一次,乘以管道数量即可。

末端水平管道与喷头之间还有一段短立管,管径按喷头型号确定,如图纸没有明确标注管道长度,可按每个喷头0.5米短立管计算长度。

如果管网比较复杂,统计了的管道可以标记颜色,防止混淆。

5、管件统计

管件从选择阀接口处到喷头末端(不要忽略长度超过6米的直线管道的直接或法兰)

管件主要有弯头、中大三通、中小三通、已经三通、直接、法兰,活接等。

注意竖管转水平管出的弯头不要遗漏,每个喷头对应一个同型号的弯头,不要遗漏。

6、汇总管道考虑裕量系数

由于现场施工,需要根据图纸裁切管道,有部分管道裁切后,就不能使用了。管道统计后,需要考虑裕量系数,一般按统计量的10~20%左右考虑,即管道统计后,需要汇总再乘以1.1~1.2的系数。

7、统计管道管件时有几个地方需要特别注意:

1不要遗漏立管,立管可以上向上的,也可以是向下的。如下图所示。

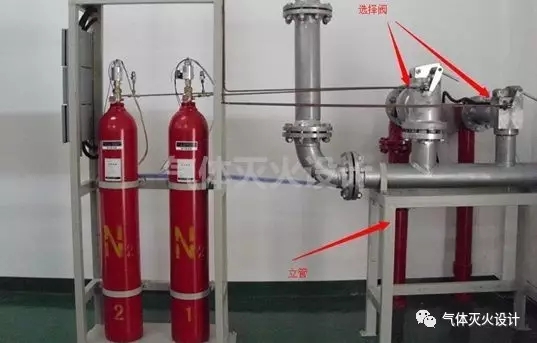

向下立管

向下立管

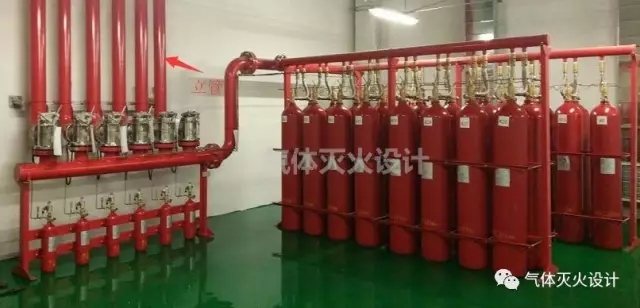

向上立管

向上立管

2、一般DN80及以下管道,采用螺纹连接,DN100及以上管道采用法兰连接。

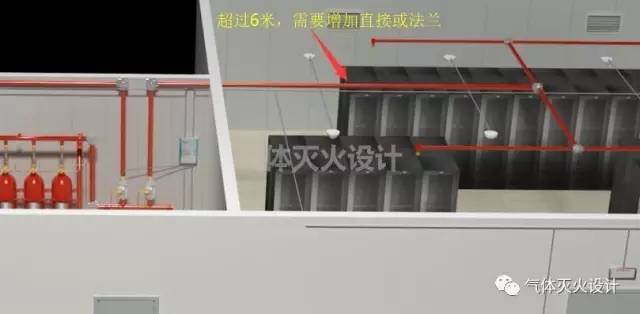

DN80及以下管道直线长度超过6m需要考虑直通

DN100及以上的管道部分,直线管道长度超过6米,就应计算一个法兰。



DN80及以下管道直线长度超过6m需要考虑直通

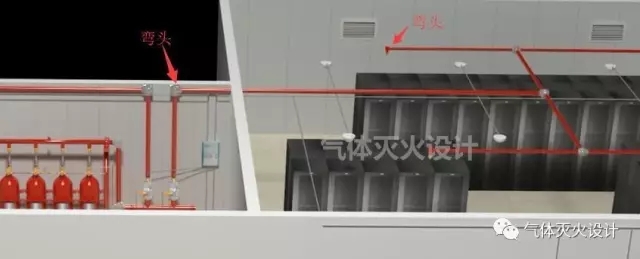

3不要忘记弯头的统计

水平管与竖管的转弯处的弯头;

水平管接喷头处有弯头。

水平管接喷头处有弯头。



4、由于现场施工,需要根据图纸裁切管道,有部分管道裁切后,就不能使用了。管道统计后,需要考虑裕量系数,一般按统计量的10~20%左右考虑,即管道统计后,需要汇总再乘以1.1~1.2的系数。
