七氟丙烷灭火系统压力不足原因分析及解决办法
发表于:2017-06-15 10:22:15 分享至:

内贮压式七氟丙烷灭火系统在使用过程中贮存压力下降的现象时有发生,导致压降的原因主要有:

1、贮存环境温度的下降;

2、压力表泄漏;

3、压力表损坏;

4、容器阀及其相关密封点泄漏;

5、出厂前增压不饱满。

针对第1点,贮存环境温度的下降导致压力下降属于正常现象,只要在温度回升后能够恢复公称工作压力,并在压力显示器绿区内浮动就没有问题

针对第2点,只需逆时针旋转压力表后的六角螺母,压力表指针恢复到绿区,再顺时针拧紧六角螺母即可。可以参照一下视频操作。

如果以上操作,压力表指针还是不恢复到绿区,则可能是压力表损坏或容器阀及其相关密封点有泄漏。

针对第3点,可以更换压力表即可。

针对第4点,容器阀及其相关密封点泄漏,可通过返修来解决。

对于第5点,则是生产过程中没有按规程操作导致的。生产厂家需要严格按生产操作规程,即可解决。

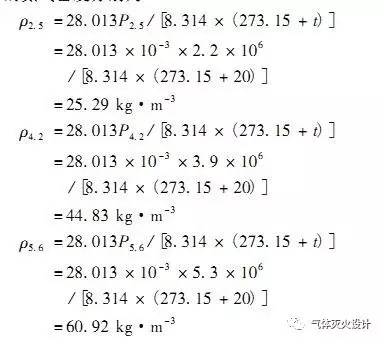

根据郑斌等的论文《浅析七氟丙烷灭火剂贮存压力的保持》,当20℃时,贮存于灭火剂瓶组中的氮气密度分别为:



七氟丙烷灭火剂在20℃时的饱和蒸气压为0.4MPa(绝对压力),饱和蒸气密度为31.176kg/m3。

对于2.5MPa(表压)的内贮压式七氟丙烷灭火系统,其灭火剂瓶组中的氮气密度小于七氟丙烷灭火剂的饱和蒸气密度。

而4.2MPa(表压)和5.6MPa(表压)的内贮压式七氟丙烷灭火系统,其灭火剂瓶组中的氮气密度则大于七氟丙烷灭火剂的饱和蒸气密度。

根据气体分子运动理论,两种不能直接发生化学反应的气体混合时,密度高的气体分子会向密度较低的气体中扩散。

因此2.5MPa的内贮压式七氟丙烷灭火系统(柜式)在氮气与七氟丙烷灭火剂加压共存时,会出现七氟丙烷饱和蒸气向氮气中扩散的现象。

4.2MPa(表压)和5.6MPa(表压)的内贮压式七氟丙烷灭火系统(管网系统)则会出现氮气分子向七氟丙烷饱和蒸气中扩散的现象。

当氮气增压时间过短时,氮气分子与七氟丙烷灭火剂饱和蒸气分子之间的布朗运动速度加快,来不及相互扩散至平衡状态,就会造成短时间内压力达到公称工作压力的假象待稳定一段时间以后,上述相互扩散的分子运动平衡时,压力就会有所回落。这是造成灭火剂贮存压力下降的主要原因。

因此,生产厂家在生产过程中,应严格安装生产流程操作,钢瓶充气后,需要充分混合,不能省掉灭火剂混合步骤。








参考文献:

1、郑斌,刘敏,关双权;浅析七氟丙烷灭火剂贮存压力的保持[J].武警学院学报2013(12):15-17.
