有管网气体灭火系统所需钢瓶间面积的大小，是与客户沟通过程中经常被问到的问题。在此根据以往经验，给出估算方法。钢瓶间的布置，应满足《气体灭火系统设计规范》 GB50370-2005的要求。

根据《气体灭火系统设计规范》 GB50370-2005条文：

4.4.1储存装置应符合下列规定：

5 储存装置的布置，应便于操作、维修及避免阳光照射。操作面距墙面或两操作面之间的距离，不宜小于1.0m，且不应小于储存容器外径的1.5倍。

根据钢瓶的外径，钢瓶间距，钢瓶操作面与墙的距离，可以估算钢瓶间的大小。

七氟丙烷灭火系统钢瓶间估算

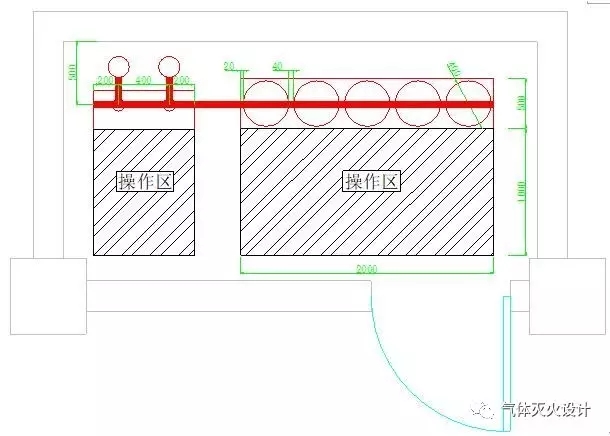

如下图所示，以180L七氟丙烷钢瓶为例，钢瓶外径400mm，钢瓶与钢瓶之间距按40mm计算，则一个钢瓶所占的位置为0.44*0.44 ㎡，钢瓶操作面（阴影部分）需要考虑1米的操作面的距离，所需面积0.44*1㎡。如此，可以估算出每个钢瓶所需的面积约为 0.44*0.44+0.44*1 = 0.64平方米，每个钢瓶按0.7平方米估算。

选择阀的占地空间如下图所示，选择阀间距按400mm估算，操作面（阴影部分）需要1000mm的距离，立管及弯头按500mm估算，启动瓶按占地按200*500mm估算。如此，每个选择阀所需的面积= 0.4 *（1+0.5+0.2）=0.68平方米，每个选择阀按0.7平方米面积估算。





如上估算，一般为所需的最小面积，还应考虑房间的特殊性，如有突出的柱子、不规则房间、内开门等。应该在估算储瓶和选择阀占地面积的基础上再增加5平方米会比较合适。

根据以上方法，七氟丙烷气体灭火系统钢瓶间的面积可以根据一下公式估算：

钢瓶间面积（㎡）= 钢瓶数量*0.7+ 选择阀数量 *0.7 + 5。

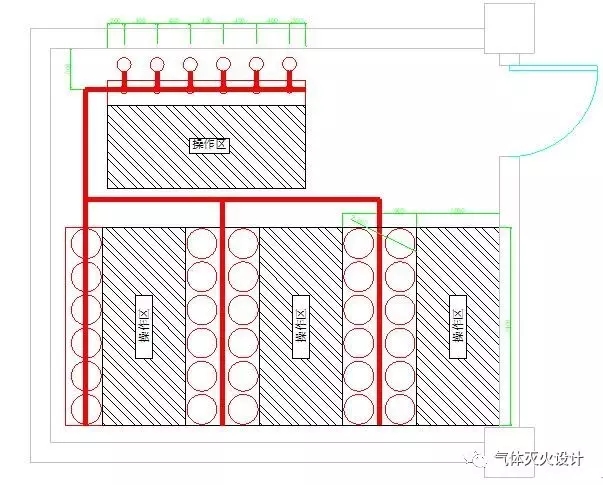

如果钢瓶数量较多（如10个以上），可根据情况考虑采用双瓶组布置方式，减少钢瓶所需的空间。如下图所示。

七氟丙烷双瓶组布置，可以共用操作空间，节省钢瓶间的面积。钢瓶间面积可以按以下方法估算：

七氟丙烷钢瓶间面积（㎡）=（钢瓶数量*0.6+ 选择阀数量 *0.7）× 0.6 + 5。

IG541灭火系统钢瓶间估算

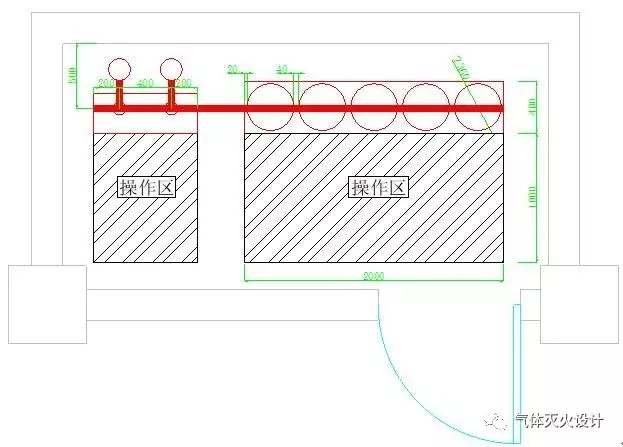

如下图所示，以90LIG541钢瓶为例，钢瓶外径360mm，钢瓶与钢瓶之间距按40mm计算，则一个钢瓶所占的位置为0.4*0.4 ㎡，钢瓶操作面（阴影部分）需要考虑1米的操作面的距离，所需面积0.4*1㎡。如此，可以估算出每个钢瓶所需的面积约为 0.4*0.4+0.4*1 = 0.56平方米，每个钢瓶按0.6平方米估算。

选择阀的占地空间如下图所示，选择阀间距按400mm估算，操作面（阴影部分）需要1000mm的距离，立管及弯头按500mm估算，启动瓶按占地按200*500mm估算。如此，每个选择阀所需的面积= 0.4 *（1+0.5+0.2）=0.68平方米，每个选择阀按0.7平方米面积估算。





如上估算，一般为所需的最小面积，还应考虑房间的特殊性，如有突出的柱子、不规则房间、内开门等。应该在估算储瓶和选择阀占地面积的基础上再增加5平方米会比较合适。

根据以上方法，IG541气体灭火系统钢瓶间的面积可以根据一下公式估算：

钢瓶间面积（㎡）= 钢瓶数量*0.6+ 选择阀数量 *0.7 + 5。

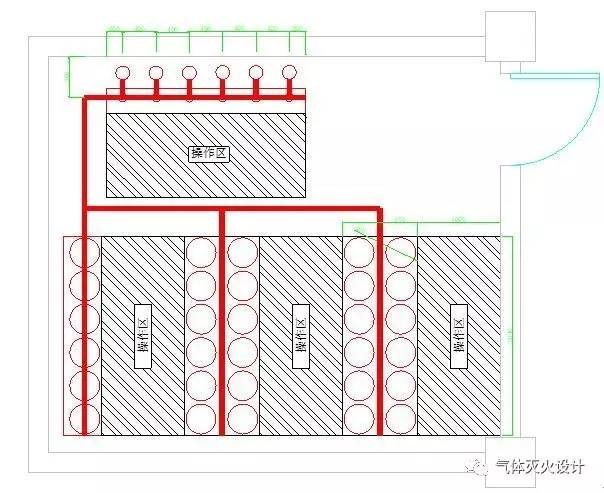

如果钢瓶数量较多（如10个以上），可根据情况考虑采用双瓶组布置方式，减少钢瓶所需的空间。





IG541双瓶组布置，可以共用操作空间，节省钢瓶间的面积。钢瓶间面积可以按以下方法估算：

IG541钢瓶间面积（㎡）= （钢瓶数量*0.6+ 选择阀数量 *0.7）× 0.6 + 5。

二氧化碳灭火系统钢瓶间面积估算

二氧化碳灭火系统钢瓶与IG541的外径偏压不大，可以参照IG541灭火系统的估算方法。

以上是根据经验得出的估算钢瓶间面积的方法，可以作为参考。实际上所需的面积跟钢瓶间的长度、宽度、门窗和柱子的位置、钢瓶间是否方正、立管走向有很大的关系。

注：本文为气体灭火设计（公众号：qitimiehuosheji）原创，转载请注明处出。
